| 起源の場所: | 中国深セン |
|---|---|
| ブランド名: | TeXin |
| 証明: | SGS,ISO9001,ROHS |
| モデル番号: | TX-C100VGHN |
| 最小注文数量: | 1 |
| 価格: | 交渉可能 |

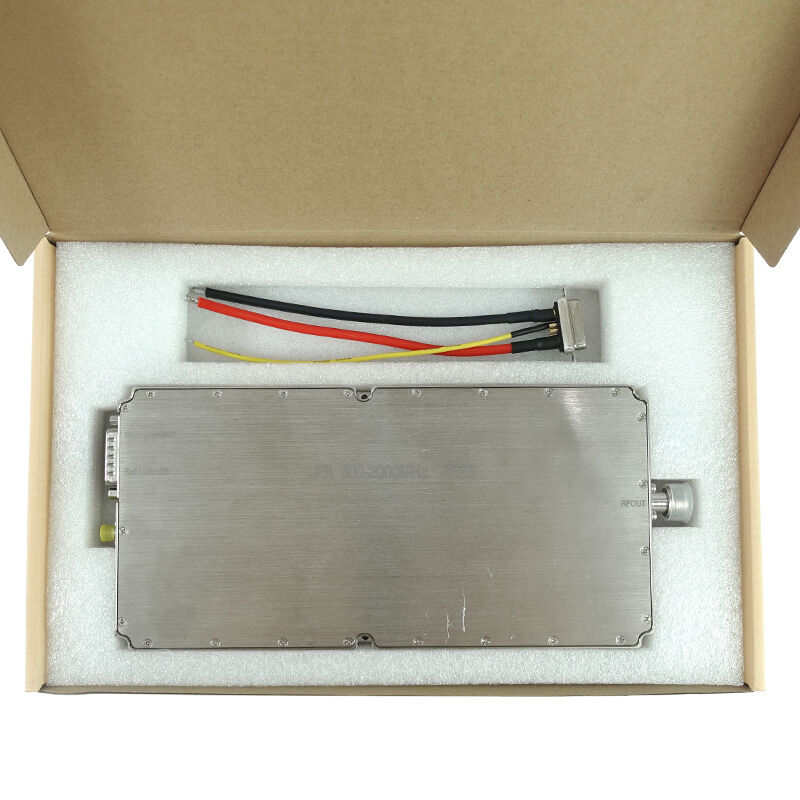

| パッケージの詳細: | 耐久の場合か箱 |
| 受渡し時間: | 5～8日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給の能力: | 10000個/月 |
| ブランド: | テキシン | 力: | 100W |
|---|---|---|---|
| 頻度: | 300〜2000MHz | 電圧: | 28-34V |
| 得: | 47dbm | タイプ: | 広帯域パワーアンプ |
| コネクタ: | N型 | サイズ: | 240*118*25MM |
| 重さ: | 1342g | ||
| ハイライト: | 100W RF 広帯域パワーアンプ,32V 電圧 広帯域パワーアンプ,300-2700MHz RF パワーアンプ |
||
この100W高出力広帯域300-2000MHz RFパワーアンプは、政府機関、公安、セキュリティシステム、低高度管制、ドローン防御アプリケーション向けに設計されています。主流のドローンリモートコントロール、画像伝送、ナビゲーションシステムの全周波数帯域をカバーし、高ゲイン入力、高出力100W出力、超広帯域カバレッジ、優れた安定性を特徴としています。このアンプは、ドローン対策、ブラックフライト制御、重要エリアのセキュリティにおけるコアRFコンポーネントとして機能します。
| 説明 | 記号 | 最小 | 標準 | 最大 | 単位 | 備考 |
|---|---|---|---|---|---|---|
| 動作周波数 | BW | 300 | 2000 | MHz | ||
| 入力電力 | ピン | 0 | dBm | |||
| 出力電力 CW | Psat | 50 | 50.5 | 53 | dBm | 連続波 |
| 電力ゲイン | Gp | 50.5 | dBm | @ Pin=0 dBm | ||
| 電力ゲインの平坦性 | △Gp | ±1.5 | dB | @ Pin=0 dBm | ||
| 入力リターンロス | S11 | -15 | dB | |||
| 動作電圧 | Vdc | 28 | 32 | 32 | V | |
| 電流消費 | A | 10 | 13.5 | A | @ Pout＞100W |
RFコネクタ入力: SMA, メス
RFコネクタ出力: N, メス
最大入力電力: ≤5 dBm
| 機能 | ピン | 説明 | 備考 |
|---|---|---|---|
| VDD | A2 | 28Vdc | |
| GND | A1 | グラウンド | |
| 過電流保護 | 1 | 通常動作: 0V 過電流保護: +5V |
過電流保護@25A |
| 過熱保護 | 2 | 通常動作: 0V 過熱保護: +5V |
過熱保護@100℃ |
| 有効化 | 3 | 5V~Vdd: ON 0V: OFF |
|
| GND | 4 | グラウンド | |
| 状態 | 5 | 通常動作: 0V 状態保護: +5V |
最新の価格についてはお問い合わせください。段階的な価格設定を採用しており、購入量が多いほどお得になります。
1回の注文で対応可能ですが、無料サンプルは提供していません。
通常、お支払い後5〜7営業日でお届けします。大量注文の場合は、納期について交渉が必要です。
