| 起源の場所: | シェンゼン 中国 |
|---|---|
| ブランド名: | TeXin |
| 証明: | CE ISO |
| モデル番号: | TX-100W |
| 最小注文数量: | 1 |
| 価格: | 交渉可能 |
| 受渡し時間: | 5~8日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |
| 供給の能力: | 100000/月 |
| 周波数範囲: | 1200-1500MHz | 試験電圧: | 28-32V |
|---|---|---|---|
| 現在: | 10A | 出力: | 100W |
| 得: | 50dbm | コネクタ: | 女性 |
| 電源線: | 赤+黒+有効線 | 外殻 サイズ: | 229*90*24mm |
| 重さ: | 0.9KG | 作業温度: | -40~+65 |
| シェル素材を出します: | アルミニウム | 応用: | 通信/反ドローンシステム |
| ハイライト: | PA1200-1500MHz RF パワー増幅器,100W RF パワー増幅器,アンチ・ドローン・モジュール RF パワーアンプ |
||

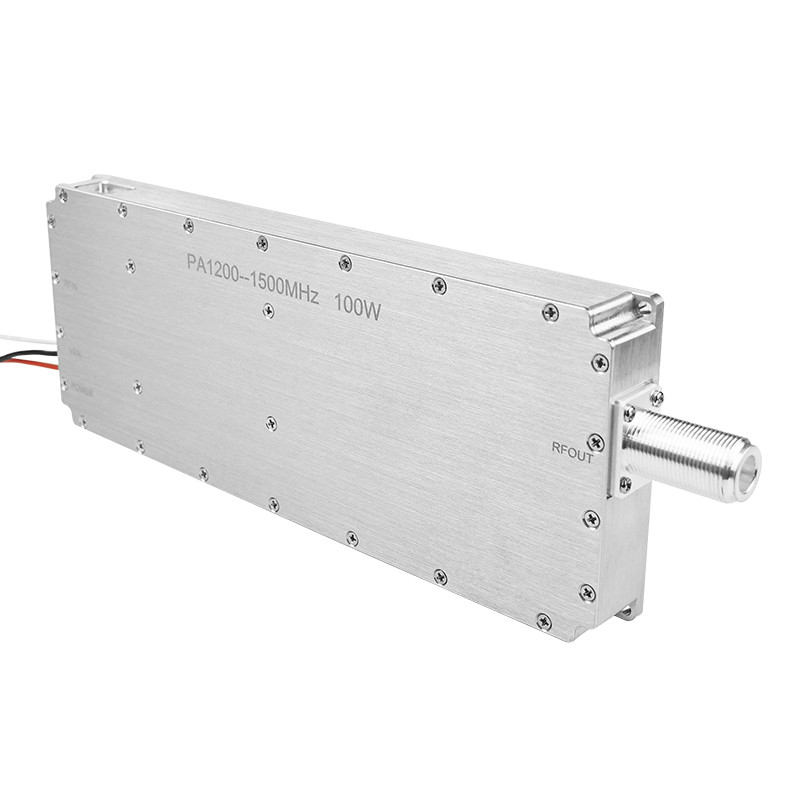

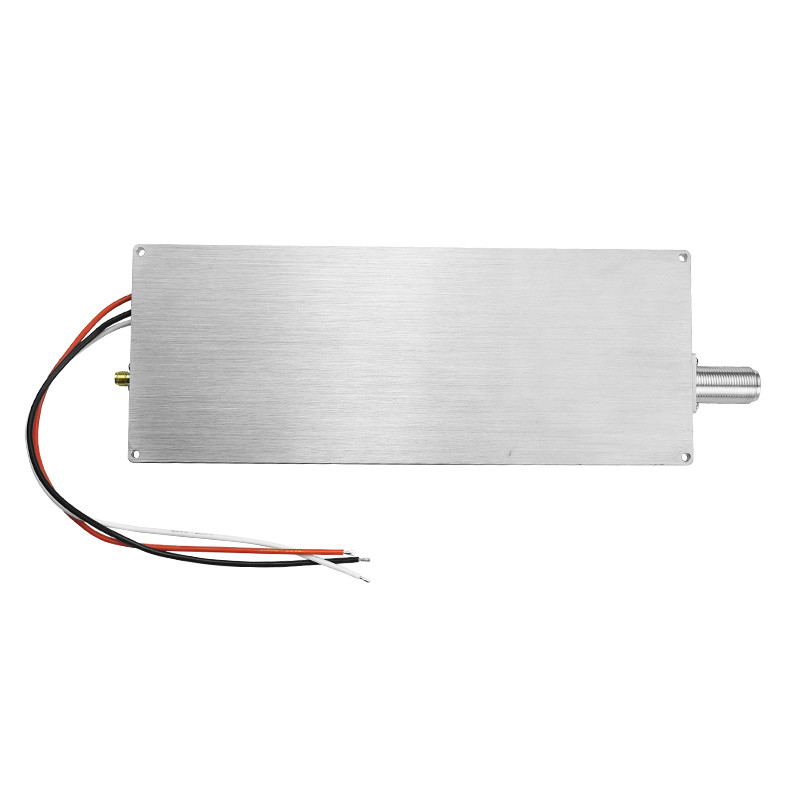

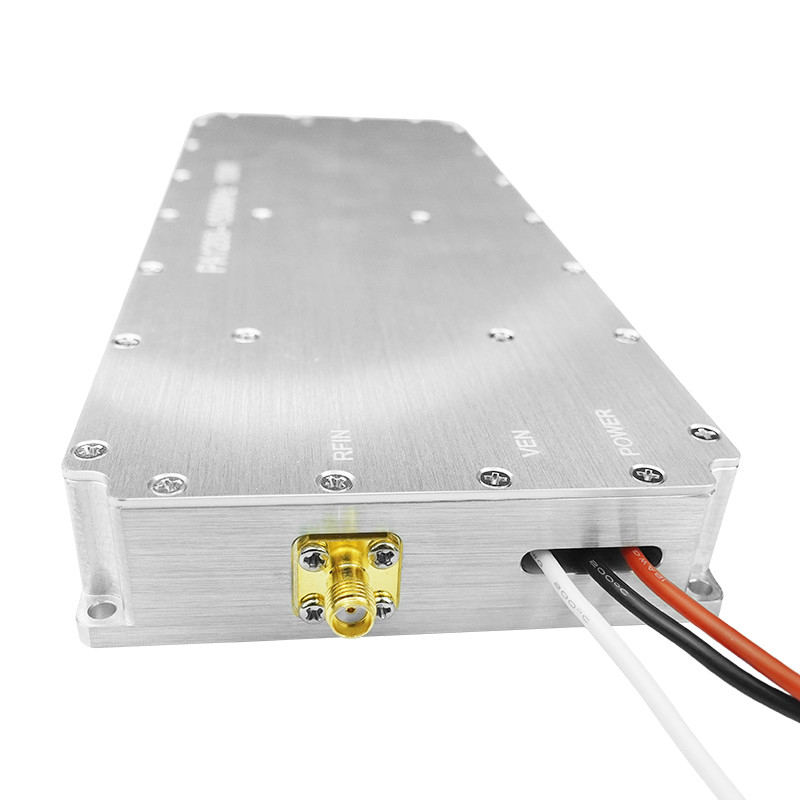

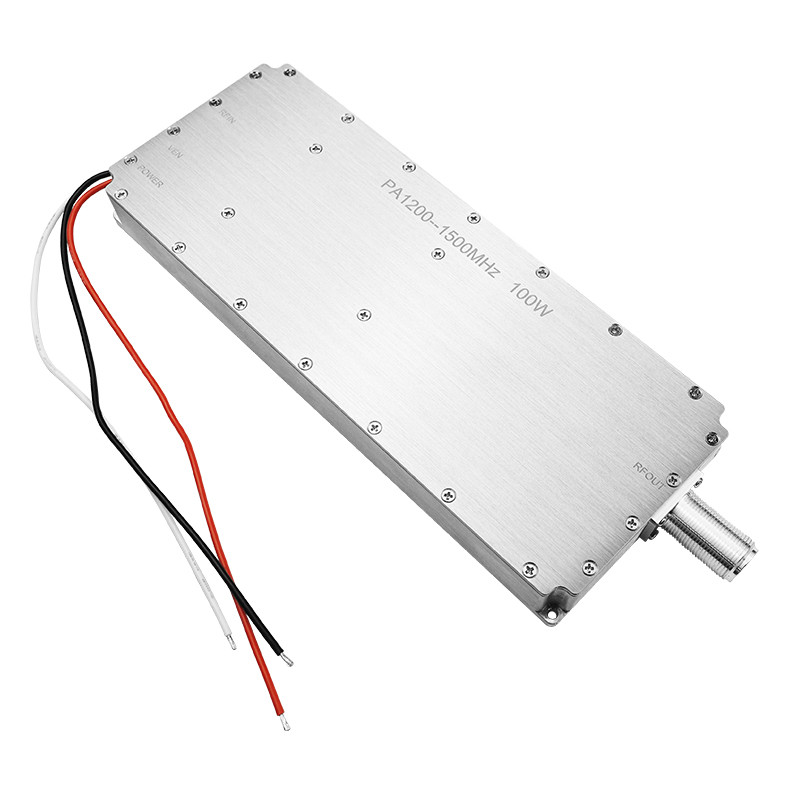

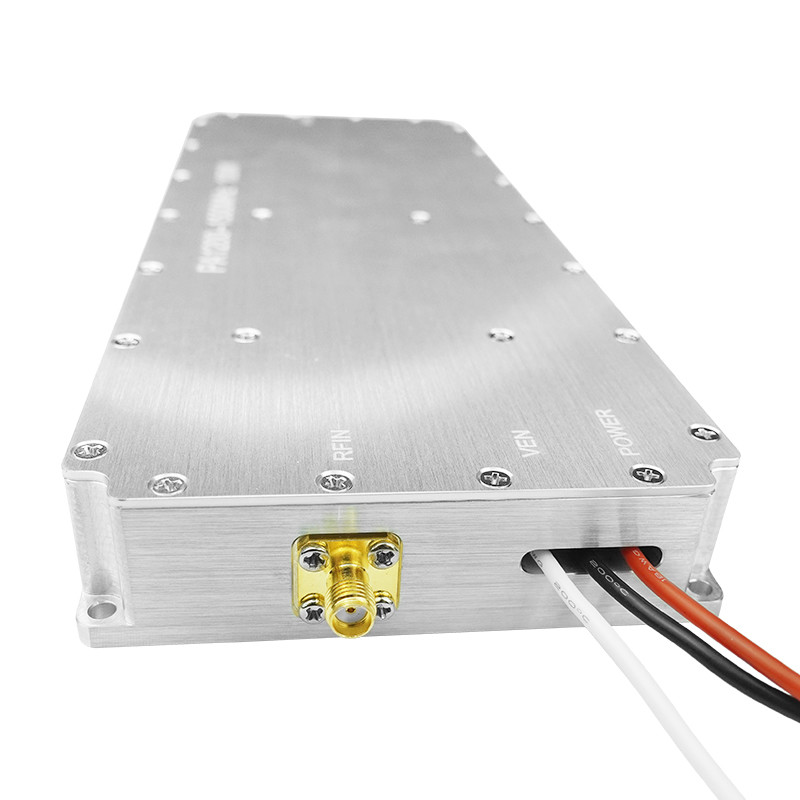

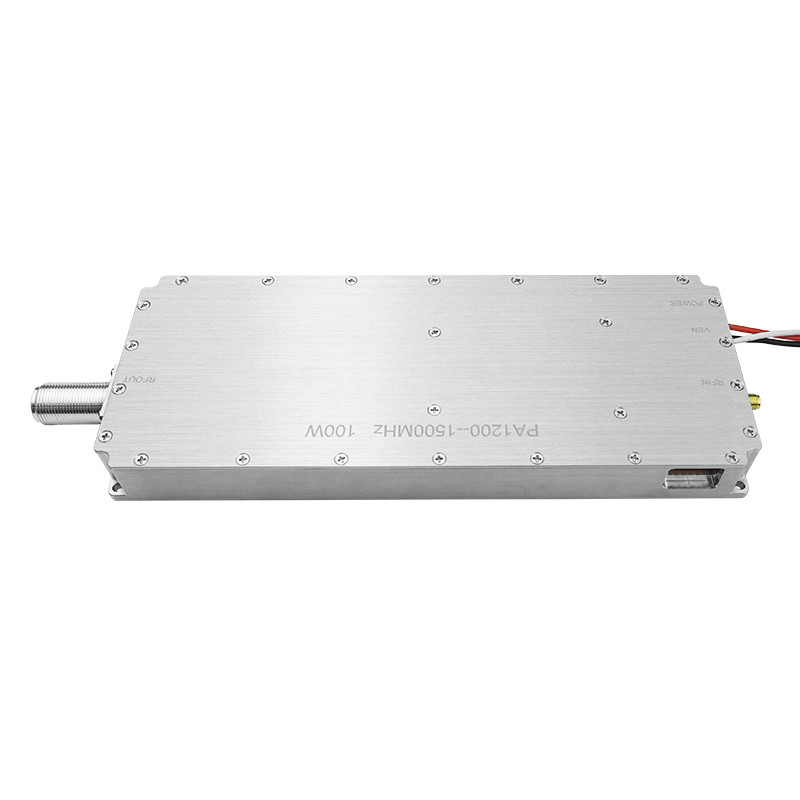

ロングN型コネクタ 100W PA1200-1500MHz RFパワーアンプ 双方向対ドローンモジュール
これはロングN型コネクタの高出力100W双方向RFパワーアンプモジュールです。モジュールの主な特徴は、安定した入力0-10dB、長い出力コネクタ、超広帯域幅を実現できることです。お客様は、必要に応じて信号源なしのソリューションまたは外部信号源付きのソリューションを選択できます。
パワーアンプに信号源が内蔵されていない場合、信号基地局タワーに適用できます。通信信号を受信して強化できます。外部信号源は通常、ドローンの干渉信号として使用されます。使用シナリオに関係なく、この広帯域アンプは比較的良好な結果を達成できます。
製品仕様
| 番号 | 項目 | データ | 単位 |
| 1 | 周波数 | 1200-1500 | MHz |
| 2 | テスト電圧 | 28-32 | V |
| 3 | 電流 | 10 | A |
| 4 | 出力 | 100 | W |
| 5 | ゲイン | 50 | dbm |
| 6 | 出力安定性 | 1 | dB |
| 7 | 入力安定性 | 0-10 | dB |
| 8 | コネクタ | N/メス | |
| 9 | 出力コネクタVSWR | ≤1.30 (無負荷・VNAテスト) | |
| 10 | 電源線 | 赤+黒+イネーブル線 | |
| 11 | イネーブル制御 | ハイON ローOFF | |

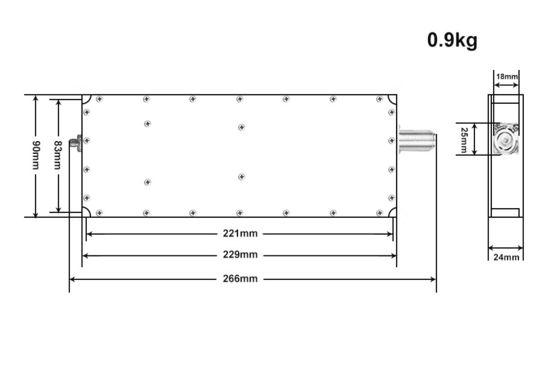

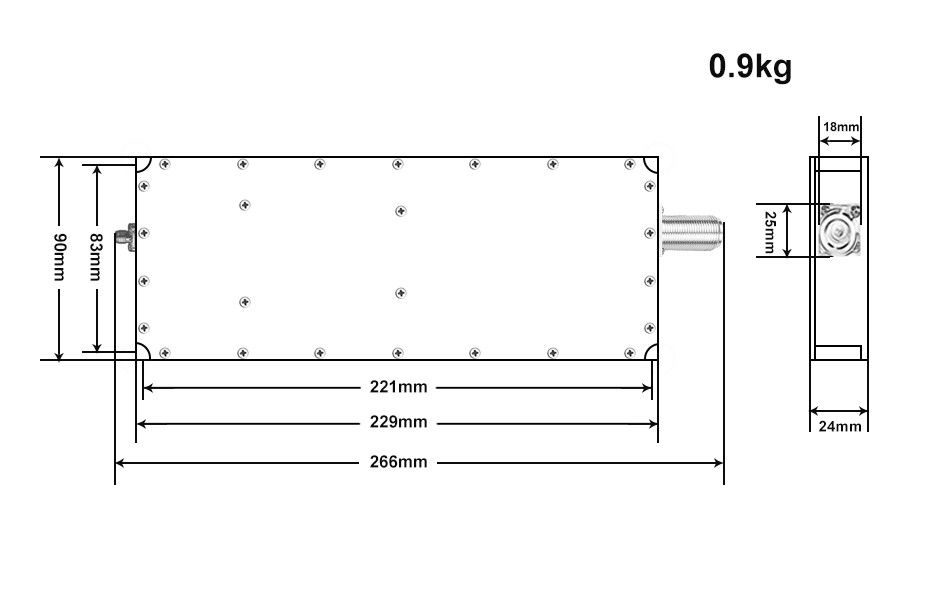

| 12 | 外殻サイズ | 229*90*24 | mm |
| 13 | 取り付け穴 | 221*83 | mm |
| 14 | 重量 | 900 | g |
| 15 | 動作温度 | -40~+65 | ℃ |
| 16 | 外殻材質 | アルミニウム | |
| 17 | 振動要件 |
車両搭載OK |
|

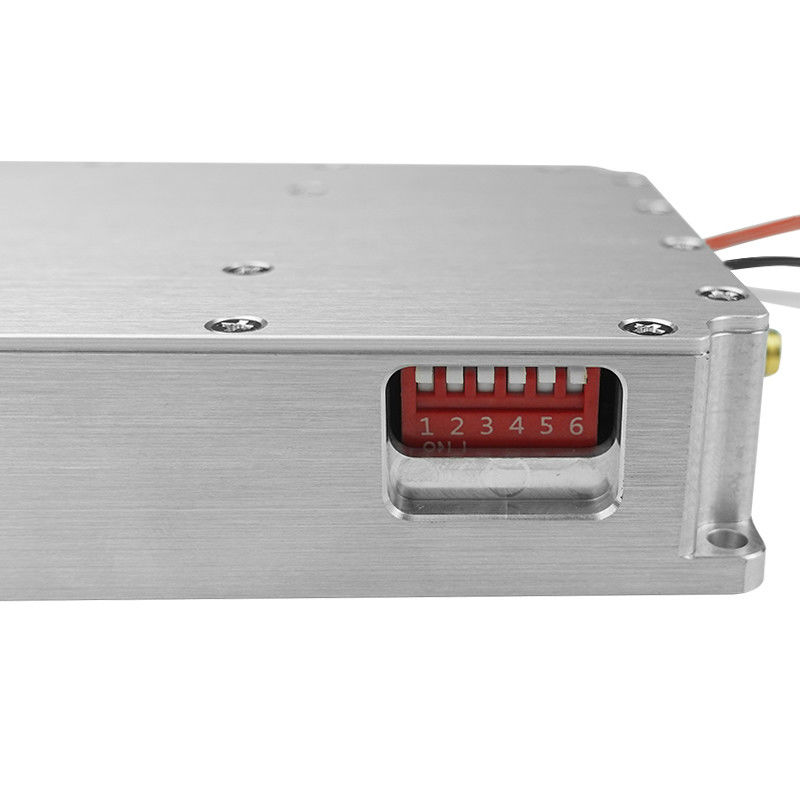

| DIP番号 | PIN定義 | 機能 | 備考 |
| 1 | D6 | 16dB減衰 | 高レベル減衰 低レベルは減衰しない |
| 2 | D5 | 8dB減衰 | |
| 3 | D4 | 4dB減衰 | |
| 4 | D3 | 2dB減衰 | |
| 5 | D2 | 1dB減衰 | |
| 6 | D1 | 0.5dB減衰 | |
| 7 | LE | シリアルラッチイネーブル入力 | |
| 8 | P/S | シリアル/パラレルモード選択 | ハイレベルシリアルモード（ソフトウェア制御） |
| ローレベルパラレルモード（手動制御） |
製品の特徴
1. 100ワットの全出力に対応可能2. ダブルコネクタ、出力と入力は両方とも高級金属材料製3. 独自の外部信号源との使用をサポート
4. モジュールは28V-32Vの動作電圧をサポート
5. 1200-1500MHzのスーパー周波数帯
6. 入力ゲイン 0-10 dB
7. アルミニウム合金素材は防水性、高導電性、放熱性に優れています注意安定動作のために、電源は自身3Aに対して約28V 4.5Aを供給することをお勧めします
熱伝導グリース、適切なサイズのヒートシンク、冷却ファンを含む放熱対策が必要です
電源を入れる前に、必ずアンテナまたは負荷を接続してください。そうしないと短絡します
応用
2. MOQ？
1～100個
3. 支払い条件？
T/T、Trade Assurance（Visa、Master card、E-checkingなど）、WestUnion、Paypalなど
4. 注文の進め方は？
A. お問い合わせを通じて、お客様の要件と製品の用途をお知らせください。仕様に基づいて見積もりを行います。C. お客様が見積もりに同意し、支払いを行います。
5. 不良品を受け取った場合はどうすればよいですか？
厳格な品質管理により、100%の合格率を保証します。しかし、輸送中に破損する可能性があります。問題の場所を把握するために、不良品の写真またはビデオを共有してください。それに応じて補償を行うか、新しい電子部品または製品をお送りします。
