| 起源の場所: | 中国 |
|---|---|
| ブランド名: | TeXin |
| 証明: | SGS, ISO9001 |
| モデル番号: | SZS10W2400 |
| 最小注文数量: | 1 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 耐久の場合か箱 |
| 受渡し時間: | 5～8日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、Paypal、等。 |
| 供給の能力: | 1000per月 |
| 周波数範囲: | 2300～2400MHz | 力: | 10W |
|---|---|---|---|
| 電圧: | 12-31V(カスタマイズ) | 利益 (種類): | 40dB |
| サイズ: | 79×59×19mm | 重さ: | 171g |
| 応用: | ハイビジョン映像伝送信号 | 保管温度: | -40℃~+150℃ |
| RFコネクタ: | SMA-女性 | ||
| ハイライト: | 無線周波数アンプ,mmic電力増幅器 |
||

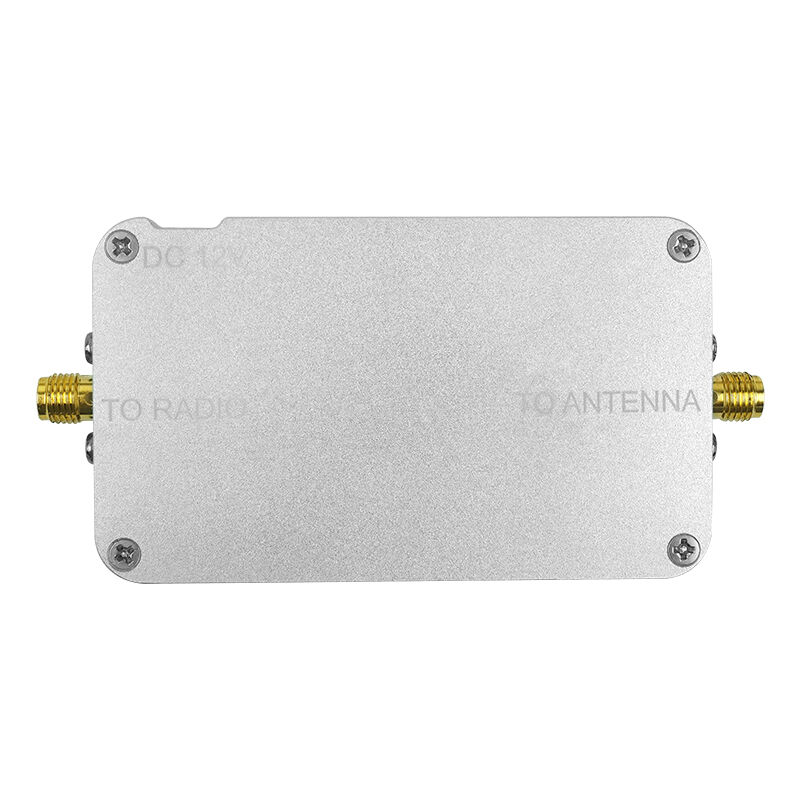

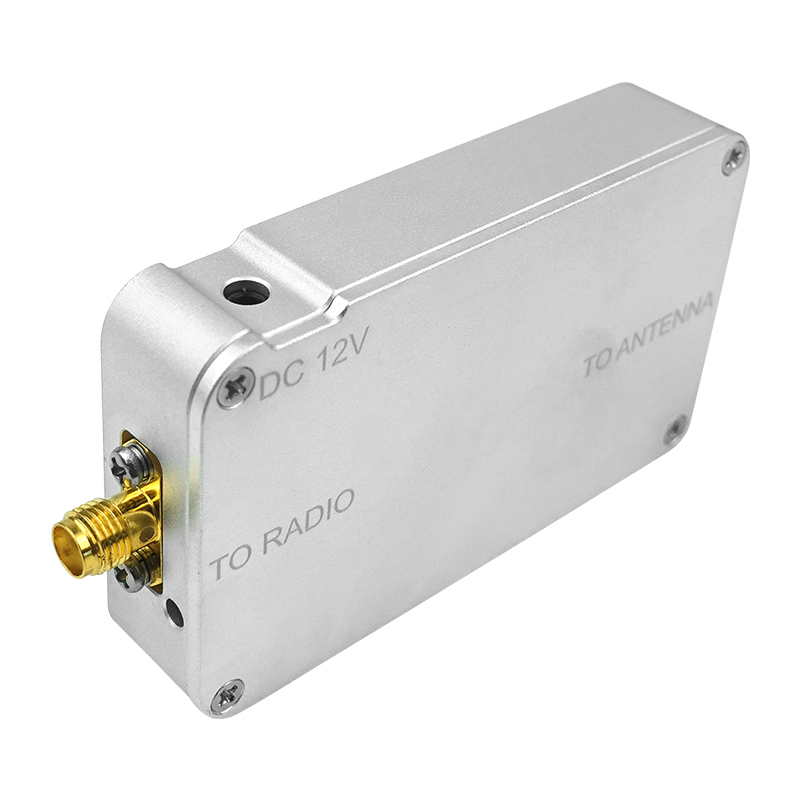

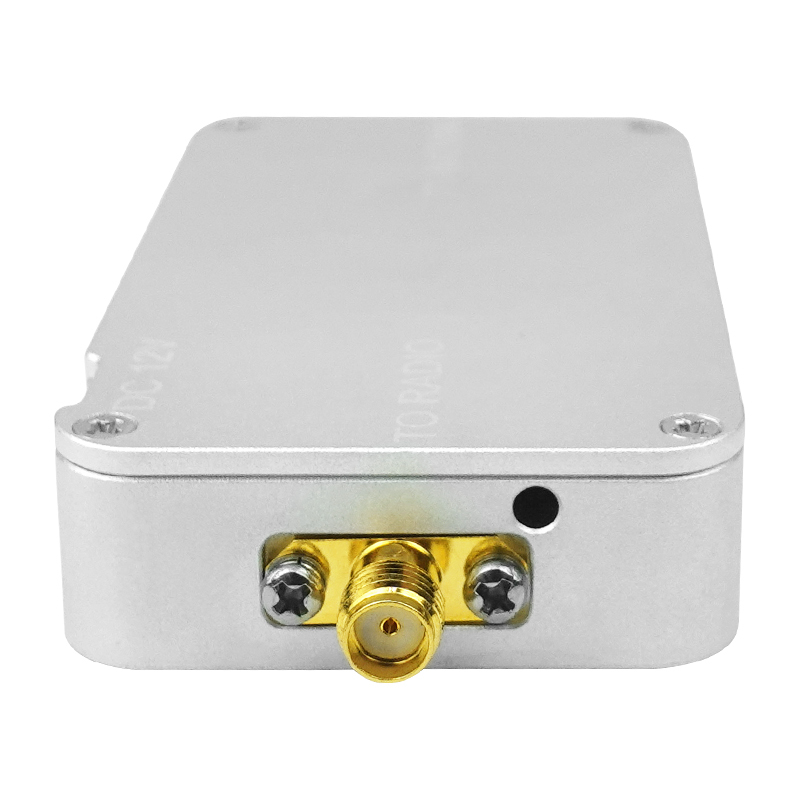

RX と TX WIFI 2.4GHz 10W 12V 双帯 fpv ドローン信号拡張器 RF パワー増幅器
この製品は,単一のキャリアモジュレーション技術を採用し,非常に長い空気伝送距離と強力な反干渉能力を有します.直接配列 (DSSS) や正交周波数分割多重化 (OFDM) などの周波数拡張技術とマッチするワイヤレスRF通信距離を大幅に拡大し,ワイヤレスデバイスの送信速度は変化しないようにします.高効率線形性,安定性,信頼性が良い
特徴
■ 2300〜2400 周波数帯
■ 12V~31V の電圧オプション
■ 作業電流は約1A
■ 動作湿度 95% まで
■インプットトリガーパワー Min:10dBm Max:26dBm
■ EVM:3%@33dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz
■ 16dB±1 のガインを受信する
■ 伝達力の増加 18dB±1
■ TX/RX スイッチ 時間の遅延 < 1 US
データシート
| 機能単位 | パラメーター | ミニ | 典型的な価値 | マックス | ユニット | コメント |
|
一般的な 要求事項 |
デュプレックスモード | TDD | ||||
| 動作頻度 | 2300 | 2400 | メガHz | カスタマイズ | ||
| 供給電圧 | 12 | 24 | 31 | V | ||
| 動作温度 | -40歳 | 70 | °C | |||
|
送信方法 |
トランスミッター 増幅 | 10 | 20 | 40 | dB | カスタマイズ |
| 最大出力 (P1dB) | 47 | dBm | ||||
| 線形出力 | 40 | dBm | EVM<3% | |||
|
EVM@Pout=38dBm |
-30歳 |
dB |
802.11g 54Mbps OFDM 64QAM BW 20MHz |
|||
| 帯域内の変動 | 0.4 | 0.5 | dB | |||
| 稼動電流 | 1 | 1.2 | A について | @Pout=40dBm,VCC=24V | ||
| 切り替え遅延 | 1 | 私達 | ||||
| 第2和音 | -65歳 | -50 | dBc | |||
| 第2和音 | -60歳 | dBc | ||||
|
受信方法 |
利益を得る | 15 | 17 | 25 | dB | カスタマイズ |
| 騒音数 | 2.5 | 3 | dB | |||
| 稼動電流 | 10 | mA | ||||
| 帯域内の変動 | 0.3 | dB | ||||
作業環境と保管環境の要件
(a) 温度: -40°C+70°C
(b) 作業相対湿度: 5%~95%,冷却なし
(c) 大気圧: (70~106) kPa
d) 湿度:高温および高相対湿度環境で,温度が40°C未満,相対湿度が95%未満で動作できる.
保存温度: -40°C+125°C
f) 貯蔵湿度: 5%~98%,冷却なし.
使用注意事項
5W以上の出力であれば,熱消散を強化することが推奨されます.
熱シンクや扇風機など
そして最後に電源を供給する
電力増幅器に合致する正規の電圧を使用してください.
販売後サービス:
当社は保証期間中に合意された責任と義務を実行します
顧客からのフィードバックや質問に迅速な回答
すべての製品は1年間の保証と終身メンテナンスサービスを享受します
