| 起源の場所: | 中国 |
|---|---|
| ブランド名: | TX TELSIG |
| 証明: | SGS, ISO9001 |
| モデル番号: | TXSZS80008 |
| 最小注文数量: | 1 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 耐久の場合か箱 |
| 受渡し時間: | 5～8日 |
| 支払条件: | L/C、T/T、Paypal等、D/A、ウェスタンユニオン、マネーグラム |
| 供給の能力: | 100000/月 |
| 周波数範囲: | 800-915 | 電圧: | 12-24V |
|---|---|---|---|
| 力: | 8W | 得: | 39db |
| 出力安定性: | 1db | コネクタ: | SMA / 女性 |
| 出力コネクタ VSWR: | ≤1.30 | 外殻 サイズ: | 89*43*15 |
| 重さ: | 90g | ||
| ハイライト: | rfの電力増幅器,無線周波数アンプ |
||

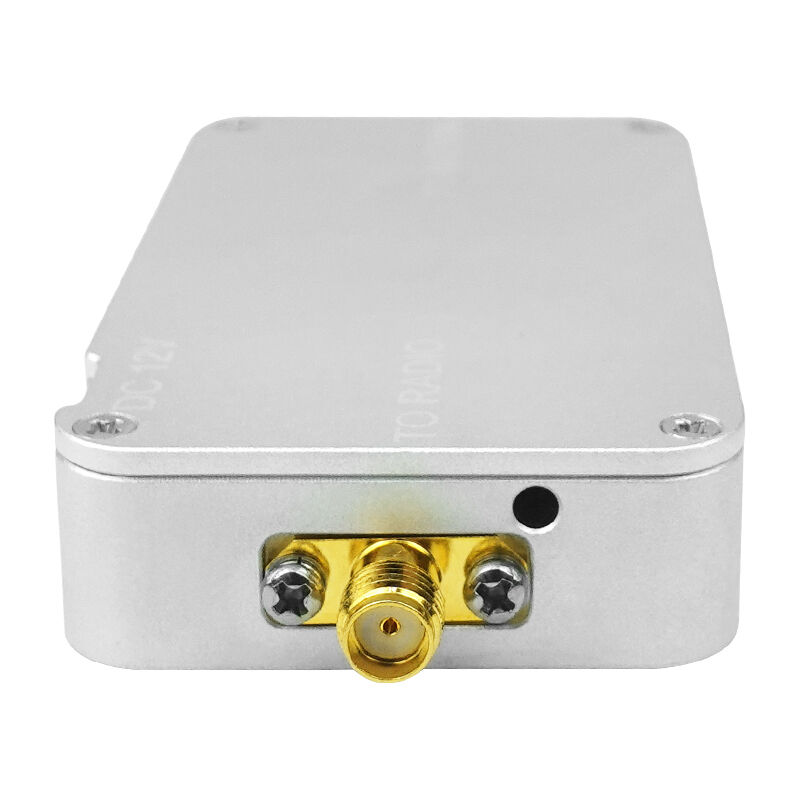

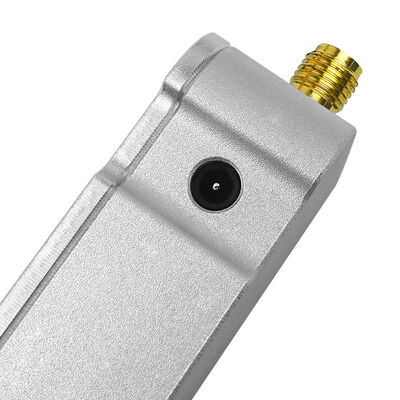

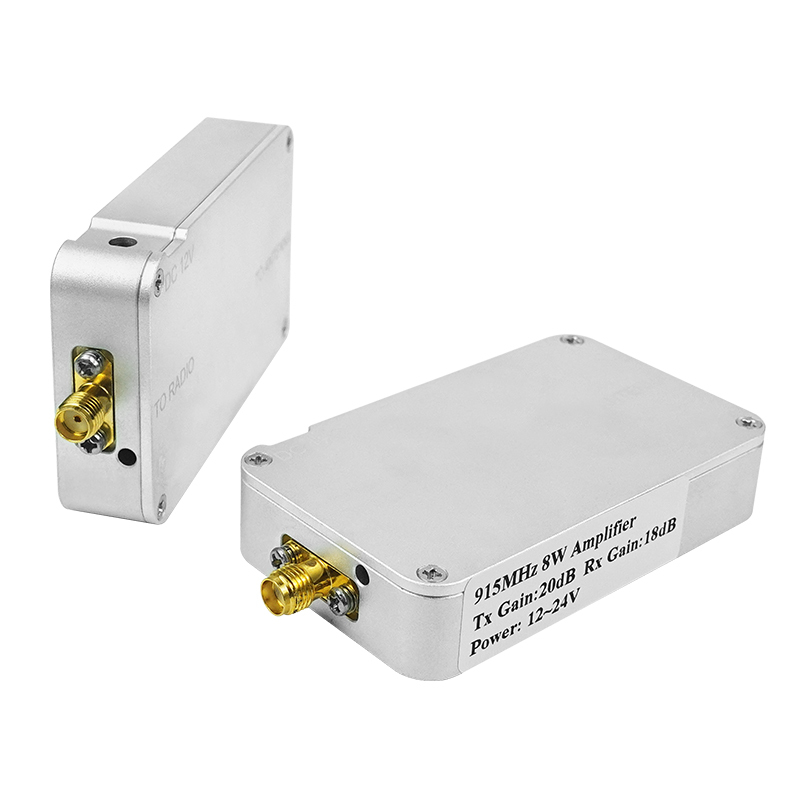

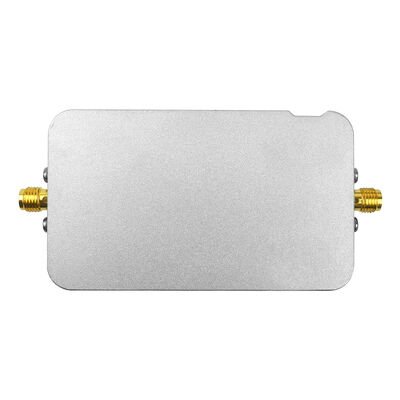

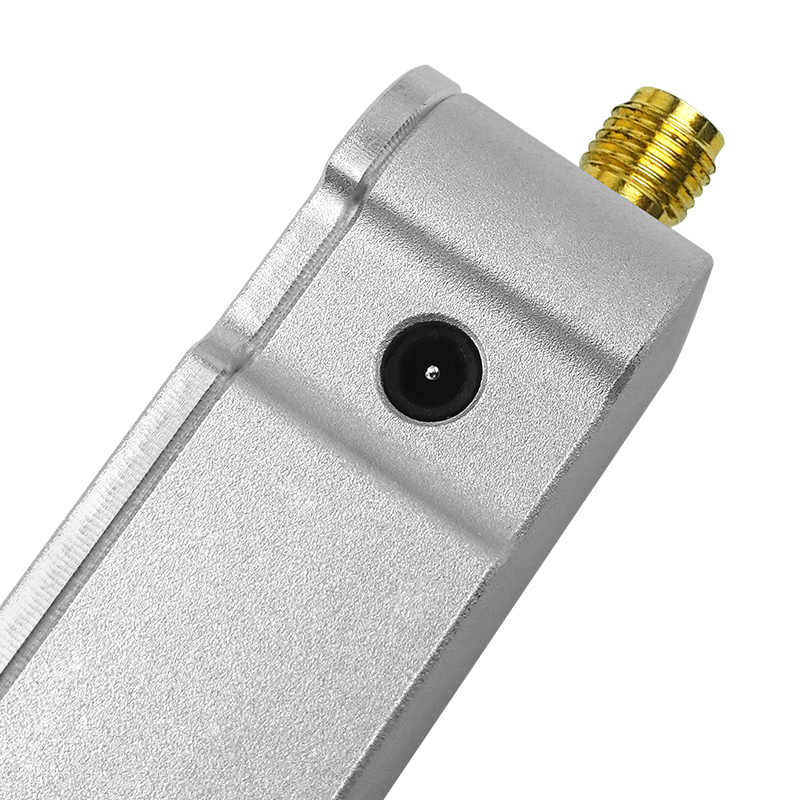

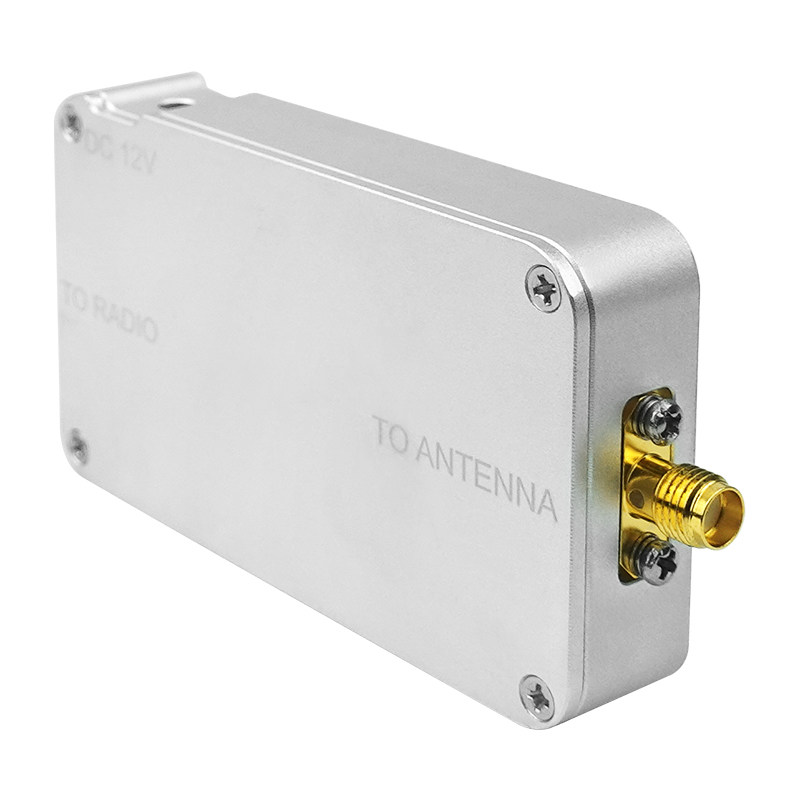

カスタマイズされた8W 4W 10Wデュアルバンド800MHz 900MHz信号ブースターパワーアンプモジュール
このモジュールは、高い平均出力電力、優れた帯域内平坦性、および上側波帯と下側波帯間の小さなオフセットを備えています。モジュールの周波数帯域と出力電力は、お客様のニーズに合わせてカスタマイズできます。4W、8W、10Wの異なる定格電力のオプションを提供しています。このアンプは、12〜24Vの電圧範囲で安定して動作し、強力な干渉防止機能を備えています。高解像度画像伝送構成のドローンやFPVデバイスの画像を効果的に増幅できます。
特徴
■デュアルバンド信号HDブースター
■ 電圧12-24Vに対応
■ カスタマイズされた4W 8W 10W
■ 動作電流約1A
■ 受信と送信が可能。
■ VSWR保護1.3未満
■ 小型軽量で持ち運び可能
データシート
| No. | 項目 | データ | 単位 |
| 1 | 周波数 | 800-915（カスタマイズ） | MHz |
| 2 | テスト電圧 | 12-24 | V |
| 3 | 電流 | 1.2 | A |
| 4 | 出力 | 8 | W |
| 5 | ゲイン | 39 | dB |
| 6 | 出力安定性 | 1 | dB |
| 7 | コネクタ | SMA / メス | |
| 8 | 出力コネクタVSWR | ≤1.30（電源なしおよびVNAテスト） | |
| 9 | 電源線 | 赤+黒+イネーブル線 | |
| 10 | イネーブル制御 | High ON Low Off | |

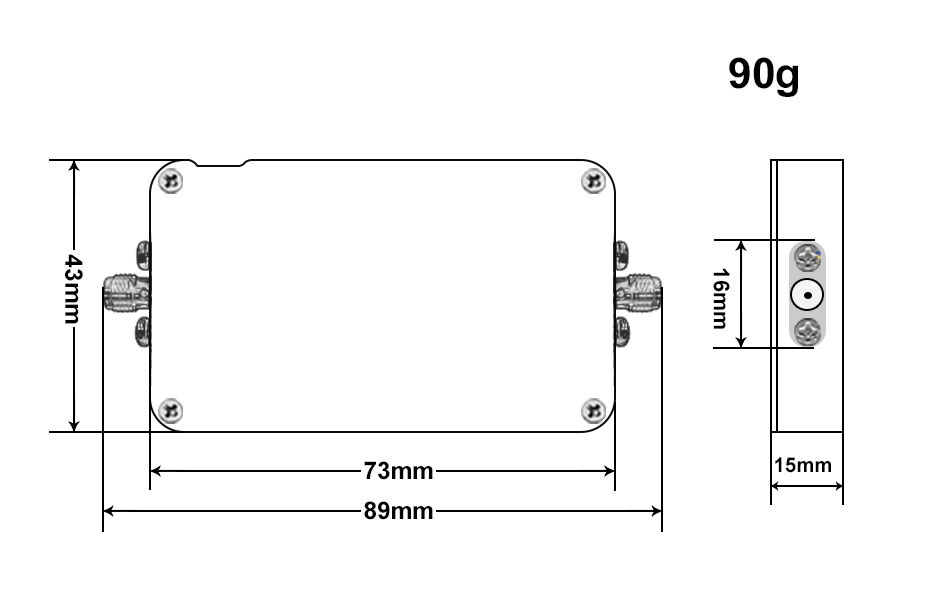

| 11 | 外殻サイズ | 89*43*15 | mm |
| 13 | 重量 | 90 | g |
| 14 | 動作温度 | -40~+65 | ℃ |
| 15 | 外殻材質 | アルミニウム | |
| 16 | 振動の必要性 | 車の負荷OK | |
アプリケーション
■ ドローンエクステンダー
■ 信号ブースター
a) 温度：-40～+70℃;
b) 動作相対湿度：5％～95％、結露なし;
c) 大気圧：（70～106）kPa;
d) 湿度と熱：40℃以上、相対湿度95％以上の高温高湿度環境で動作可能;
e) 保管温度：-40～+125℃;
f) 保管湿度：5％～98％、結露なし。
