| 起源の場所: | シンセン、中国 |
|---|---|
| ブランド名: | TeXin |
| 証明: | ISO9001,SGS |
| モデル番号: | TXC100PA |
| 最小注文数量: | 1 |
| 価格: | Negotiated |
| パッケージの詳細: | K=K 5つの層の紙の箱 |
| 受渡し時間: | 1-3日 |
| 支払条件: | L/C,D/A,D/P |
| 供給の能力: | 1ヶ月あたりの10000pcs |
| ブランド: | テキシン | タイプ: | 広帯域PAパワーアンプ |
|---|---|---|---|
| 頻度: | 4-8GHz | 力: | 100W |
| 遮断信号タイプ: | 5.2GHz 5.8GHz | サイズ: | 160*160*25 |
| 重さ: | 1.2kg | ||
| ハイライト: | 刑務所の携帯電話信号の妨害機,4G携帯電話信号の妨害機,携帯電話の妨害機を妨げるWIFI |
||

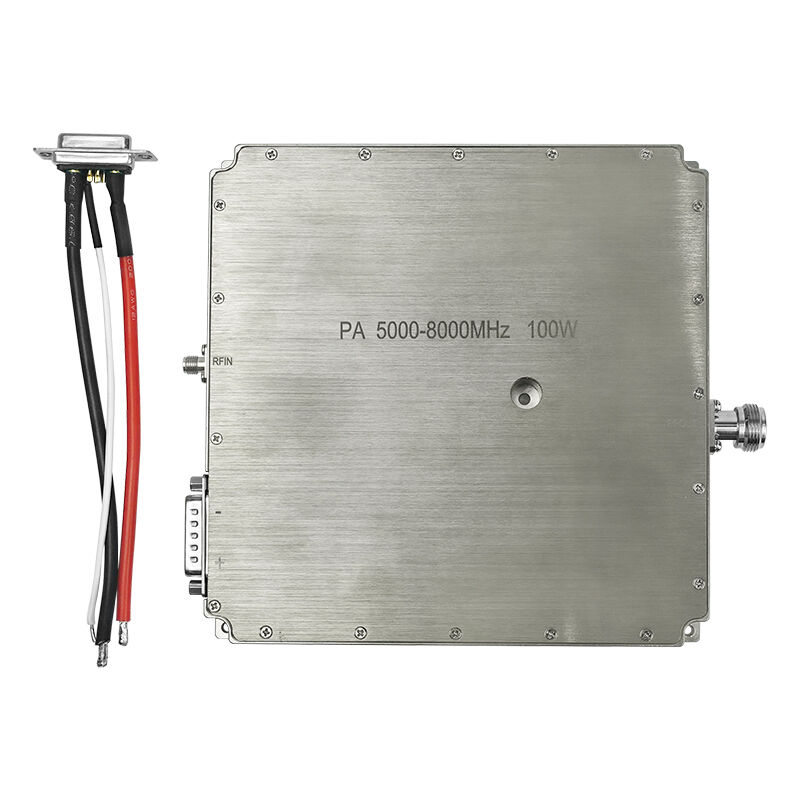

政府高電力100W 4-8GHzブロードバンドPA電源増幅機モジュール ドローンの信号を遮断する
Texinが開発したこのPAパワーアンプモジュールは,高出力100Wで,4GHz-8GHzをカバーする.PA信号アンプは通常受信信号を増幅します.この100Wの4GHz-8GHz増幅器は ドローン対策のために特別に設計されています妨害信号を入力することで 信号の出力を強化し ドローンに干渉します

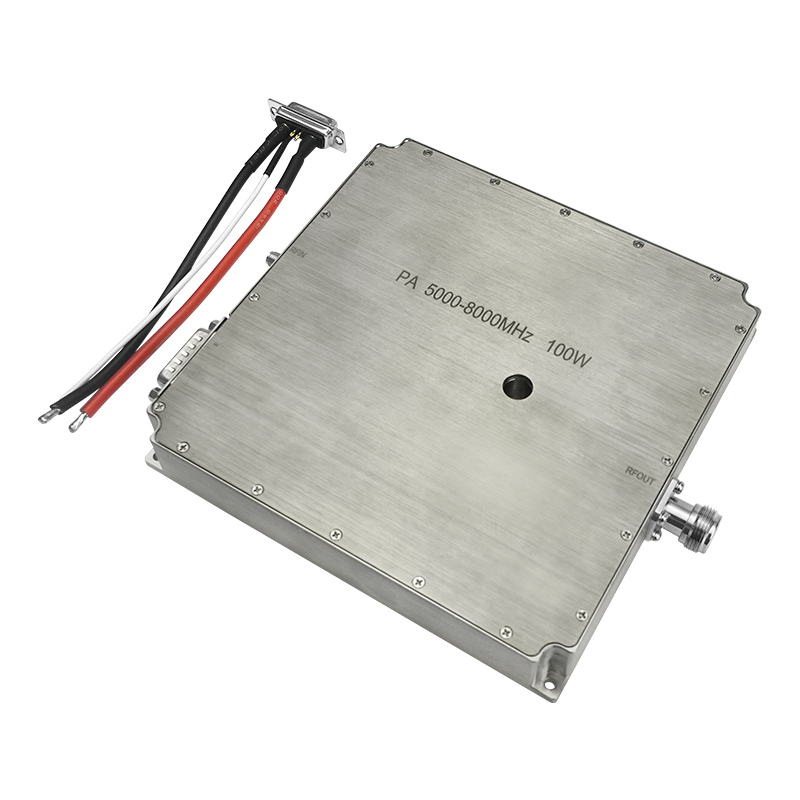

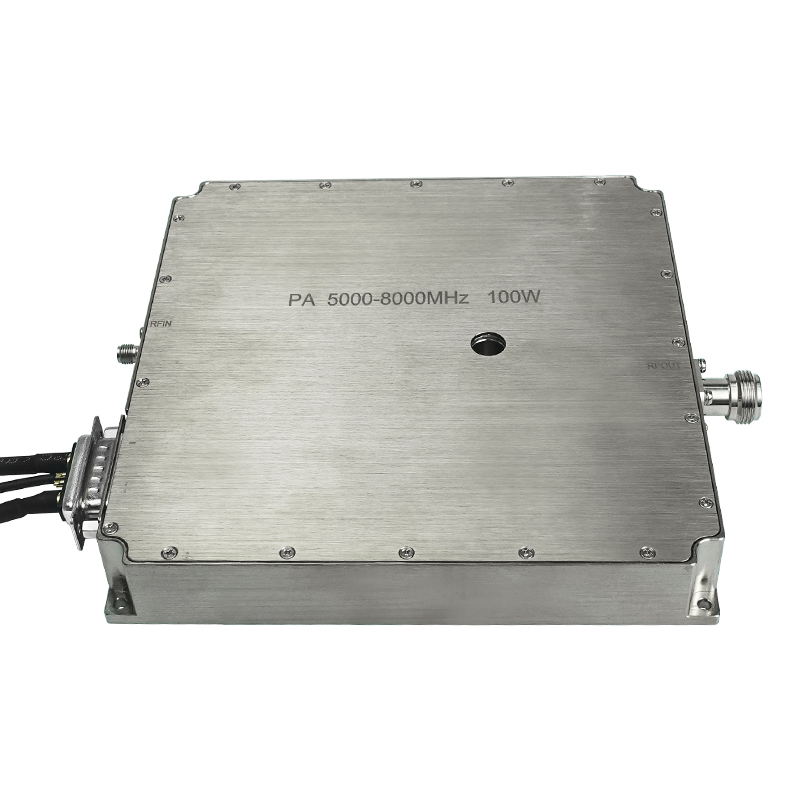

高功率 100W 4-8 GHz ブロードバンド PA パワーアンプ
高功率100W 4-8GHz ブロードバンドPAは通常のPAパワーアンプモジュールとは異なりますビジネスイベントや重要な場所の政府用アンチドローンシステムですこのPA電源増幅器の作業原理は,信号源に接続することです. この電源は,この電源の信号源に接続されます.対応信号を強めるドローンに干渉する 周波数帯を調整できます
| 違う 違う | 記述 | シンボル | ミニ | タイプ | マックス | ユニット | コメント |
|
|
動作頻度 | BW | 4000 | 8000 | メガHz | ||
|
|
入力電源 | ピン | 0 | dBm | |||
|
|
出力 CW | Psat | 49 | 50 | 51 | dBm | 連続波 |
|
|
電力増強 | Gp | 47 | 49.5 | dBm | @Pin=0 dBm | |
|
|
パワー 増える 平らさ | △Gp | ±15 | dB | @Pin=0 dBm | ||
|
|
信号の小さな増幅 | G | 49 | 50.5 | 52 | dB | @Pin=-5dBm |
|
|
小信号増幅平らさ | △G | ±2 | dB | @Pin=-5dBm | ||
|
|
インプット・リターン損失 | S11 | -15歳 | dB | |||
|
|
稼働電圧 | Vdc | 28 | 28 | 32 | V | |
|
|
現在の消費量 | A について | 6 | 8 | A について | @ パウト=50~90W | |
|
|
作業温度 | -40°C~+50°C | |||||
|
|
RFコネクタ入力 | SMA 女性 | |||||
|
|
RFコネクタの出力 | SMA 女性 | |||||
|
|
体重 | 0.439 | 0.50 | キロ | |||
|
|
長さ*幅*高さ | 134*80*22 | mm | ||||
|
|
入力電源 | ピンマックス | - 5 | 5 | dBm | ||
|
|
インターフェースの定義 (7W2 女性) |
VDD | A1 | 地面 | |||
| GND | A2 | 28Vdc | |||||
| 現在の意味 | 1 | 模組の電流@100mV/A に関するアナログ電圧 | |||||
| 温度感 | 2 | 模板に対するアナログ電圧 温度@10mV/°C | |||||
| 有効にする | 3 | アンプを有効にする |
増幅器を有効にする:TTL ロジック ハイ ((3.3V) (内側から引き下げ) |
||||
* 高性能のシールド性能
* 持ち運びに便利で,設置は必要ありません.電源に接続することで,迅速なシールドが実現できます.
*シールドの裏側にある穴のデザインは,吊り付けまたは配置され,特定の領域に置くことができます.
*高性能ヒートシンクと材料は,より大きな熱消耗ポートで設計されており,シールドがより優れたシールド役割を果たすのに役立ちます.
基地の影響下では,シールド範囲は比較的大きい.
*高効率で高精度で ダウンリンクチャンネルのみを遮断することで 遮断装置やベースステーションに 損傷を与えません
*アルミ合金製の殻設計 耐圧 耐熱 防水
* 緑色で環境にやさしい,人間の健康に害がない
*ドローンの使用が禁止されている場所,例えば政府裁判所,ガソリンスタンドなどで使用できます.
* 高性能のシールド性能は,刑務所での均一な使用に適しています.
作業中にドローンFPV信号を遮断するために使用できます
* 4GHz-8GHzの周波数で複数の信号をブロックできます.
