| 起源の場所: | 中国 |
|---|---|
| ブランド名: | TX TELSIG |
| 証明: | SGS,ISO9001,CE,FCC,ROHS |
| モデル番号: | TX3002700100 |
| 最小注文数量: | 1 |
| 価格: | Negotiated |
| パッケージの詳細: | 保護泡が付いているクラフト紙箱 |
| 受渡し時間: | 2日 |
| 支払条件: | T/T、Paypal、ウェスタン・ユニオン、等。 |
| 供給の能力: | 100,000pcs/month |
| 頻度: | 300～2700MHz | 力: | 100W |
|---|---|---|---|
| タイプ: | 広帯域電力増幅器 | コネクタ: | N コンネクタ |
| チップ: | ギャン | 電圧: | 32V |
| オリジナル: | 中国 | ||
| ハイライト: | PAブロードバンド電源増幅機モジュール,300-2700mhz 幅幅の電源増幅器,32Vのブロードバンド電源増幅器 |
||

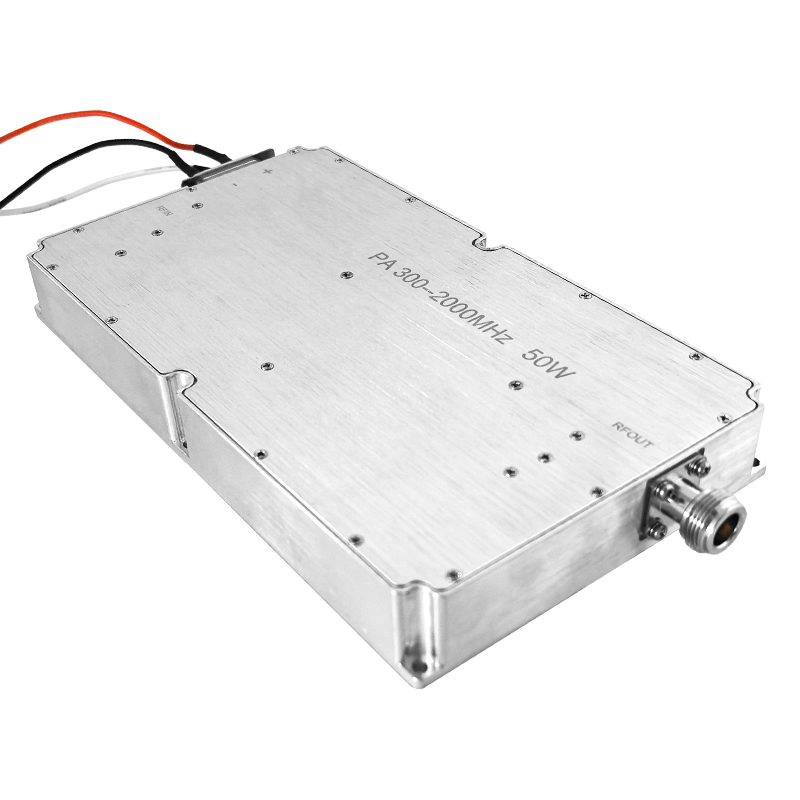

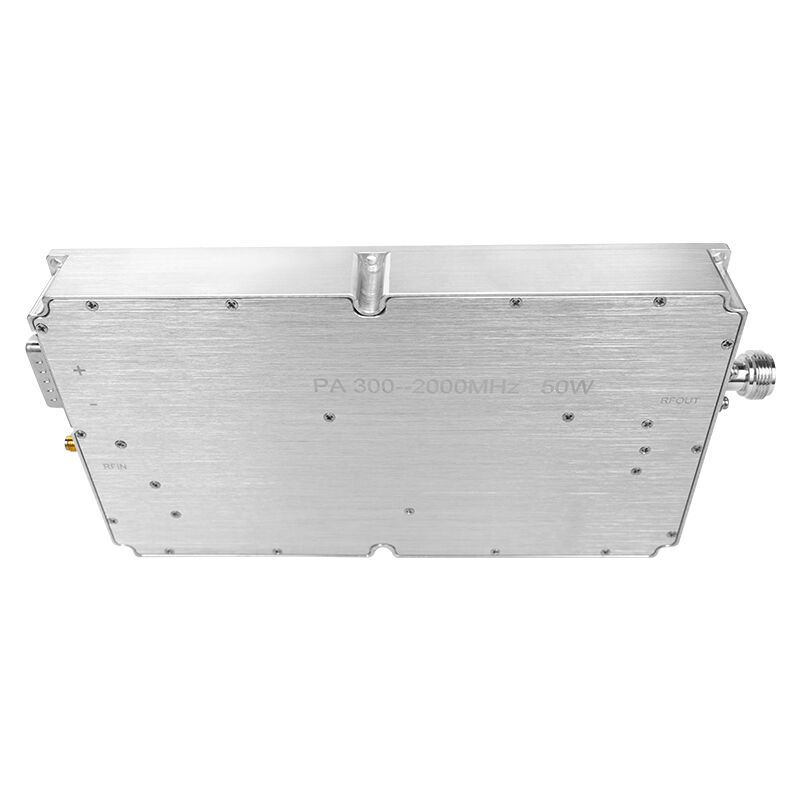

TXtelsig wifi 2g 3g 電話信号シールドPA広帯域パワーアンプモジュール 32Vモジュール
TX3002700100 TXtelsigのモデルは、さまざまなアプリケーションに応じて信号妨害に最適です。PAパワーアンプモジュールは、試験室、トレーニングルーム、会議室、カンファレンスルームで使用できます。
映画館、図書館、教会、地下駐車場、その他の場所で
電話信号、ドローン信号、その他の信号を300〜2700MHzでカバーすることを禁止しています。
* 妨害信号: 400MHz 800MHz 900MHz 1.2GHz 2G 3G など、カスタマイズ可能。
* 出力電力 100W 50W カスタマイズ可能。
* 妨害半径: 実際の環境によって 500〜2000メートル。
* 小型で省スペースなので、複数のデバイス（固定ポータブルジャマーデバイスなど）に使用できます。
* 再酸化耐久性アルミニウム合金金属外装は、耐腐食性と放熱に役立ちます。
* コンパクトなデザインで持ち運びに便利です。
10チャンネル周波数は、以下のようなオプションで必要に応じてカスタマイズできます。
GSM、CDMA、UMTS、LTE、5G、WIFI、VHF、UHFなど
135MHz、174MHz、315MHz、433MHz、470MHz、GPSL1、L2、800MHz、900MHz、1800MHz
2100MHz、2300MHz、2500MHz、2600MHz
| 番号。 | 説明 | シンボル | 最小 | 標準 | 最大 | 単位 | 備考 | |
|
|
動作周波数 | BW | 300 | 2700 | MHz | |||
|
|
入力電力 | Pin | 2 | dBm | ||||
|
|
出力電力 CW | Psat | 49 | 50.5 | dBm | 連続波 | ||
|
|
電力利得 | Gp | 48.5 | dBm | @ Pin=2 dBm | |||
|
|
電力利得の平坦性 | ΔGp | ±1.5 | dB | @ Pin=2 dBm | |||
|
|
入力リターンロス | S11 | -15 | dB | ||||
|
|
動作電圧 | Vdc | 28 | 32 | 32 | V | ||
|
|
消費電流 | A | 8 | 11 | A | @ Pout>80W | ||
|
|
RFコネクタ入力 | SMA、メス | ||||||
|
|

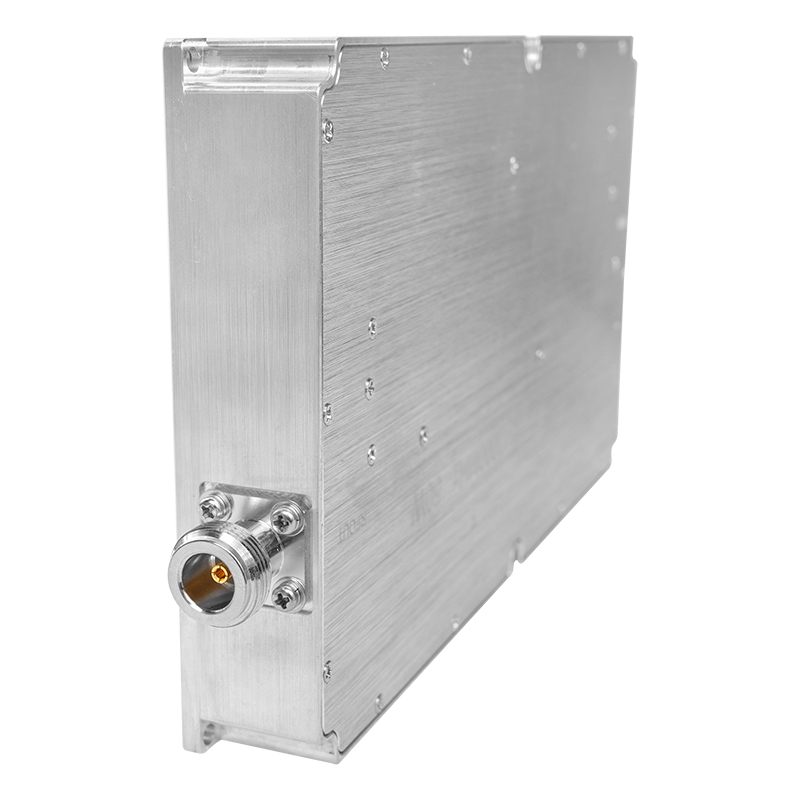

RFコネクタ出力 | N-メス | ||||||
|
|
重量 | 0.95 | Kg | |||||
|
|
長さ*幅*高さ | 220*90*25 | mm | |||||
|
|
最大入力電力 | PinMax | ≤10 | dBm | ||||
|
|

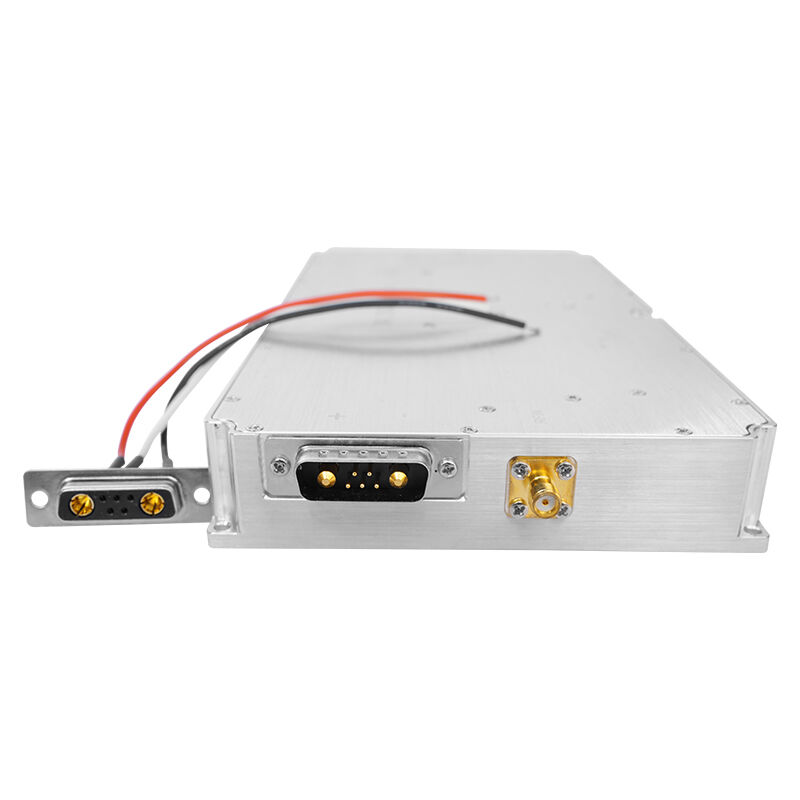

インターフェース定義 (7W2メス) |
VDD | A1 | 28Vdc | ||||
| GND | A2 | グラウンド | ||||||
| 過電流保護 | 1 |
通常動作: 0V 過電流保護: +5V |
過電流保護@25A | |||||
| 過熱保護 | 2 |
通常動作: 0V 過熱保護: +5V |
過熱 | |||||
| 有効化 | 3 |
5V~Vdd: ON 0V: OFF |
保護@100℃ | |||||
| GND | 4 | グラウンド | ||||||
| ステータス | 5 |
通常動作: 0V ステータス保護: +5V |
||||||
| 全体寸法 |
注: 1、全体寸法は参考値です。 2、お客様の要件に応じて、サイズを適切に増減できます。 3、入力インターフェース、出力インターフェース、電源インターフェースの位置は、お客様の実際のニーズに応じて変更できます。 |
|||||||
