| 起源の場所: | 中国 |
|---|---|
| ブランド名: | TX TELSIG |
| 証明: | SGS, ISO9001 |
| モデル番号: | TX-P030VGNS |
| 最小注文数量: | 1 |
| 価格: | Negotiated |
| パッケージの詳細: | PEの泡が付いている箱 |
| 供給の能力: | 10000個/月 |
| 頻度: | 20-30 (カスタマイズされた) | 試験電圧: | DC28V |
|---|---|---|---|
| 現在: | 3A | 出力: | 30-100W(カスタマイズ) |
| 得: | 45〜50dB | 出力安定性: | 1db |

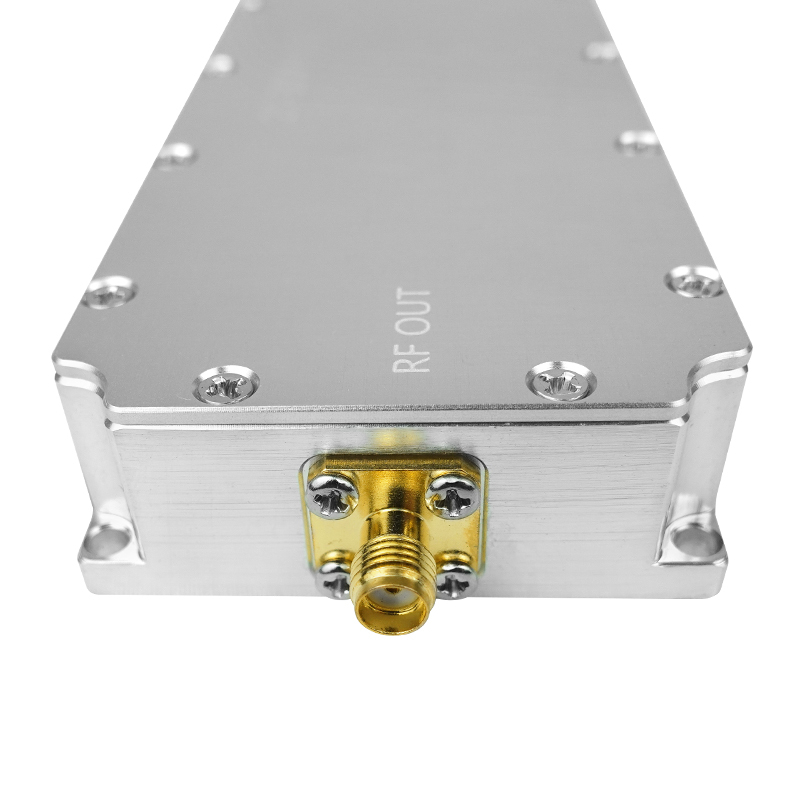

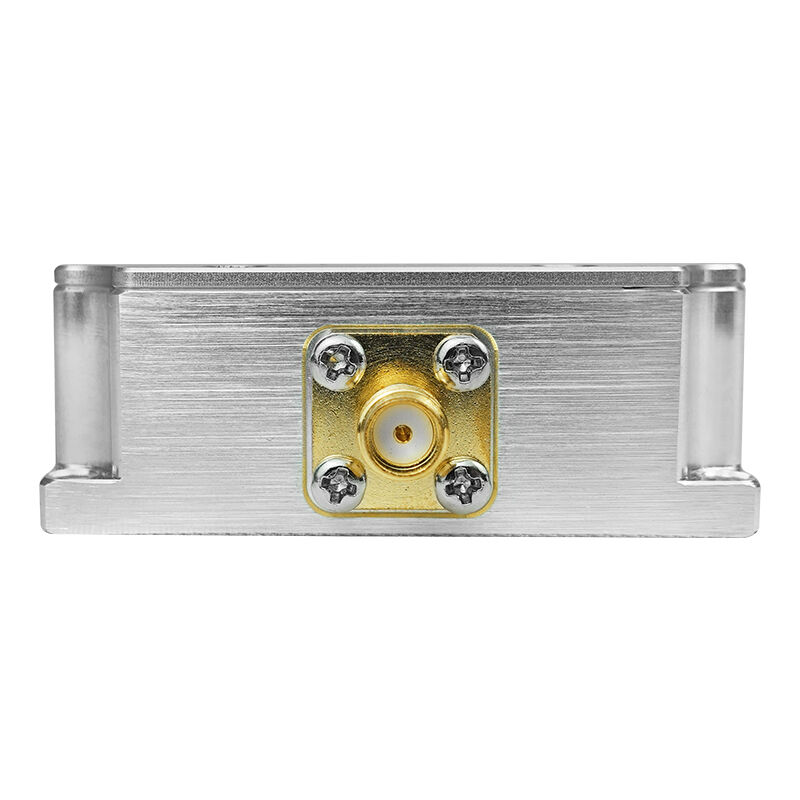

| コネクタ: | SMA / 女性 | 出力コネクタ VSWR: | ≤1.30 (電源なしとVNAテスト) |

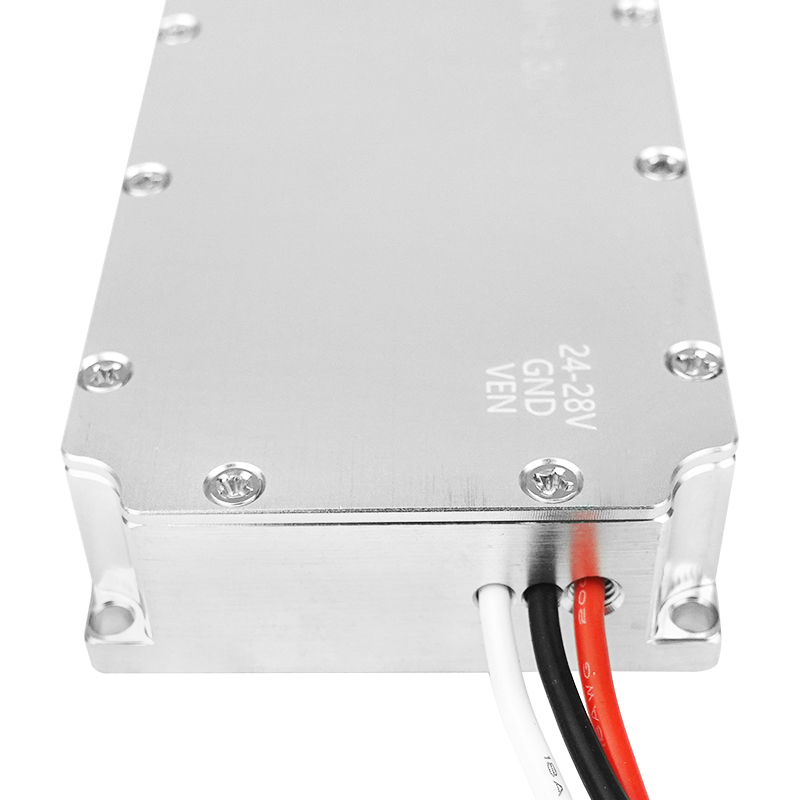

| 電源線: | 赤+黒+有効線 | 制御を有効にする: | 高い ON 低い Off |
| 外殻 サイズ: | 145*53*20mm | マウント穴: | 139*48mm |
| 重さ: | 290g | 作業温度: | -20〜+70℃ |
| シェル素材を出します: | アルミニウム | 振動が必要です: | 車の負荷OK |
| ハイライト: | wifiの携帯電話の妨害機,携帯電話信号の妨害機 |
||

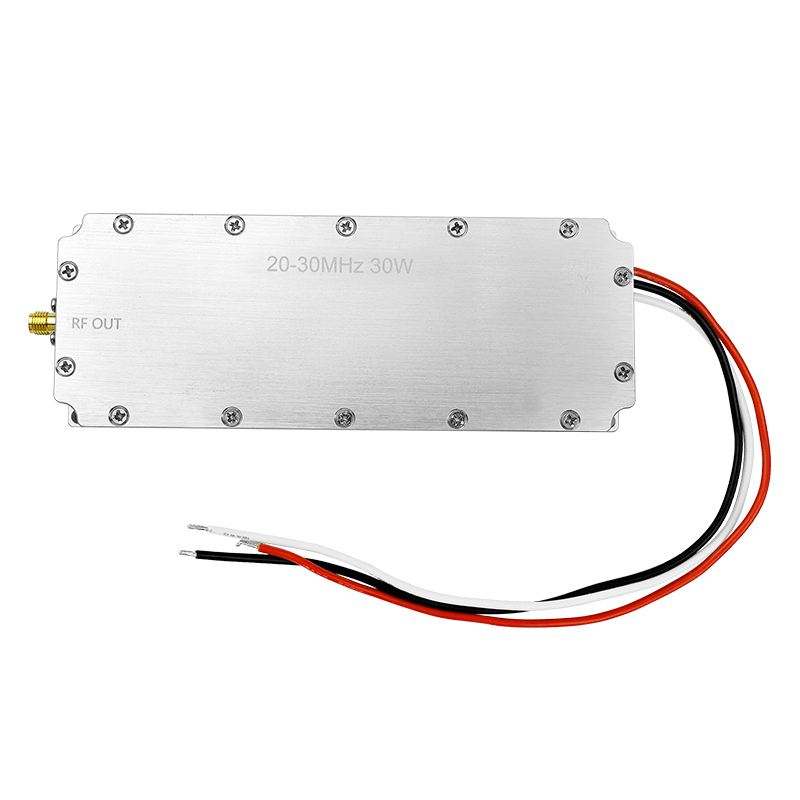

これは調節可能な高性能 RF パワーアンプモジュール 提供しています20W30W連続出力電源が20~100MHz範囲内のユーザー定義周波数帯このモジュールは,高平均出力,良質な帯内平ら性,上部と下部側帯間の小さなオフセットです.モジュールの周波数帯と出力電力は,顧客のニーズに応じてカスタマイズすることができます.
*信号源のないバージョンが利用可能.
パラメータ
| 違う 違う | ポイント | データ | ユニット |
| 1 | 頻度 | 20-30 (カスタマイズ) | メガHz |
| 2 | 試験電圧 | 28 | V |
| 3 | 流動 | 4.1 | A について |
| 4 | 生産量 | 30-100 (カスタマイズ) | W |
| 5 | 利益 | 45〜50 | dB |
| 6 | 出力安定性 | 1 | dB |
| 7 | コネクタ | SMA / 女性 | |
| 8 | 出力コネクタ VSWR | ≤1.30 (電源なしとVNAテスト) | |
| 9 | 電源線 | 赤+黒+電源線 | |
| 10 | 制御を有効にする | 高い ON 低い Off | |
| 11 | 外殻 サイズ | 145*53*20 | mm |
| 12 | マウントホール | 139*48 | mm |
| 13 | 体重 | 290 | gについて |
| 14 | 作業温度 | -40~+65 | °C |
| 15 | 外殻材料 | アルミニウム | |
| 16 | 振動の需要 | 車載 OK | |
低周波とカスタム 柔軟性
低周波 優位性20~100MHz帯域の信号は,特殊な difrction と penetration 能力信頼性の高いシグナルカバーと複雑な環境高周波が阻害される場合もあります
完全にカスタマイズできる周波数帯: モジュールは,特定のセンター周波数と帯域幅20~100MHzのスペクトル内で正確な標的設定特定のUAVや古いシステム,または特殊機器で使用されるユニークな通信,制御,またはナビゲーションリンク.
技術的特徴と信頼性
1. 20-100MHz 低周波
2. 30W 高出力
3. 温度保護
4高い増幅と低騒音
5コンパクトで耐久性のあるデザイン
典型的な用途
1機密事項: 機密事項を要する場所,例えば政府機関,軍事施設,機密会議室などでは無許可の通信や情報伝送を防ぐことができます情報の流出を回避する.
2試験場: 無線通信機器で不正を防止し,試験の公平性を確保するために使用されます.
3通信と制御のために8GHz周波数を使用する無人機を妨害し,制御を失ったり,正常な飛行ができない状態になる可能性があります.特定の地域における空域の安全を確保する.
注意してください
安定した動作のために4.1Aであるときに,よりよい 28V 6.15Aについて電源
• 熱消散対策は,熱粘着剤,適量の散熱槽,冷却扇を含むものが必要です
• 電源がオンになる前に,アンテナまたはロードが最初に接続されなければなりません.
