| 起源の場所: | 中国 |
|---|---|
| ブランド名: | TX TELSIG |
| 証明: | SGS，ISO9001 |
| モデル番号: | TX-12 |
| 最小注文数量: | 1 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 耐久の場合またはカスタマイズされる |
| 受渡し時間: | 2つの仕事日 |
| 支払条件: | T/T、Paypal、L/C、D/A、D/P、ウェスタン・ユニオン、等。 |
| 供給の能力: | 5000pcs/per月 |
| ブランド: | テキシン | タイプ: | 信号源モジュール |
|---|---|---|---|
| 電圧: | 12-24V | 周波数帯域: | カスタマイズされた |
| 力: | 10W | 材料: | アルミニウム |
| コネクタ: | SMA | サイズ: | 83*40*17mm |
| 重さ: | 112g | ||
| ハイライト: | 無線周波数アンプ,mmic電力増幅器 |
||

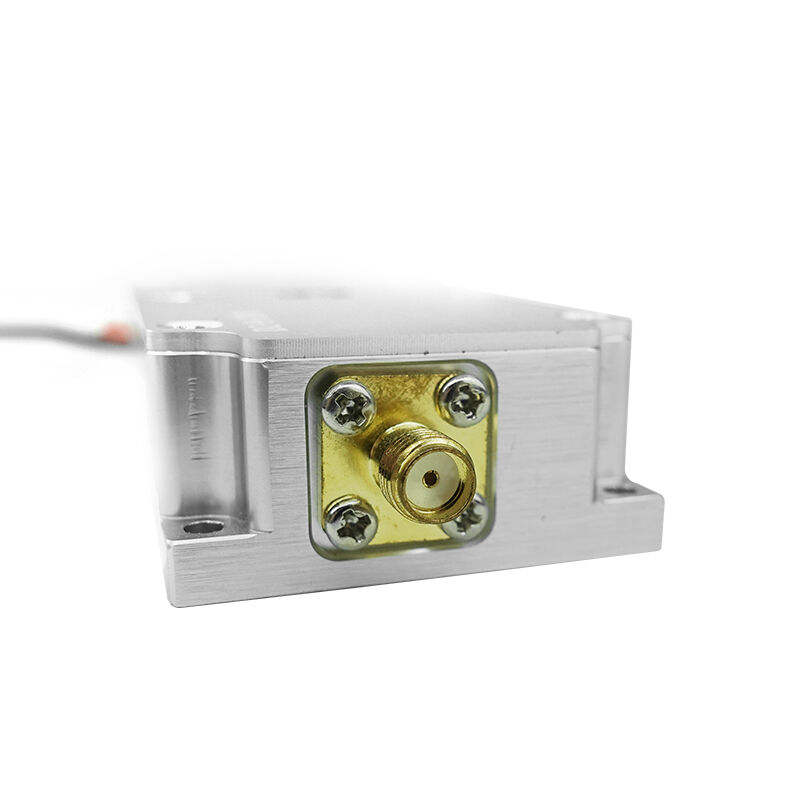

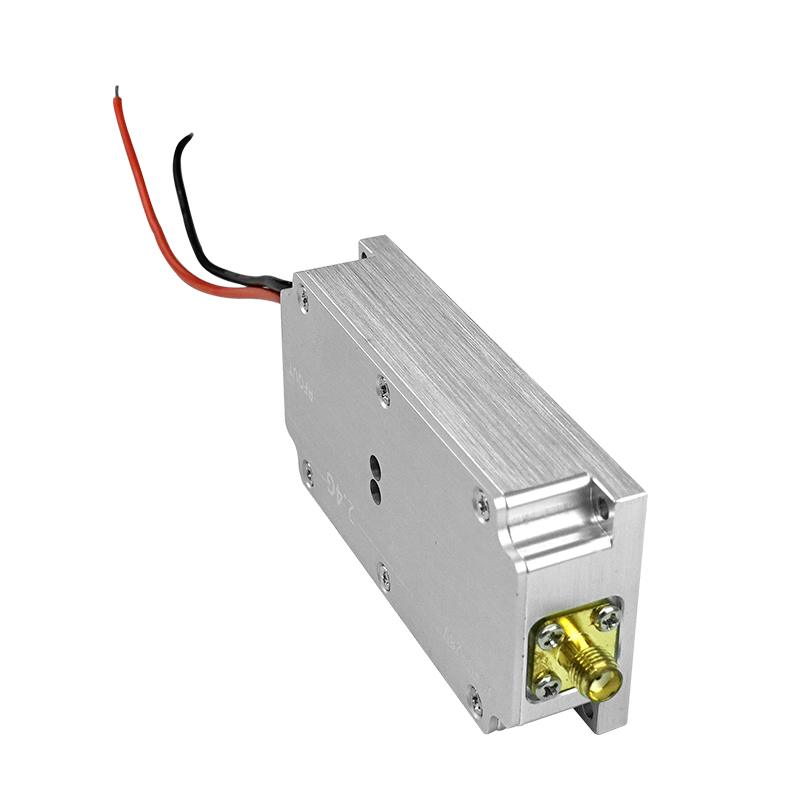

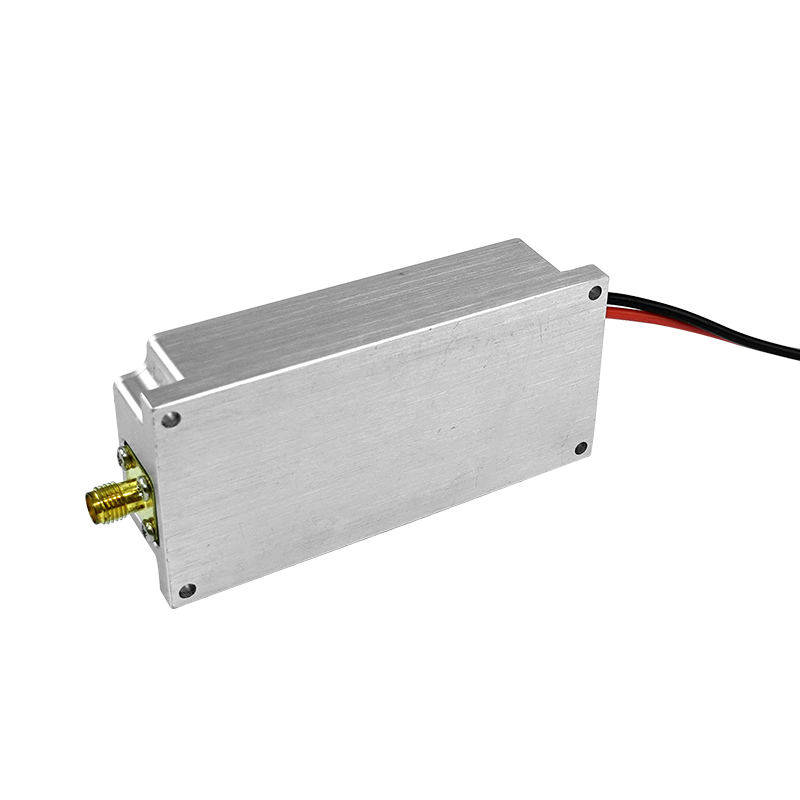

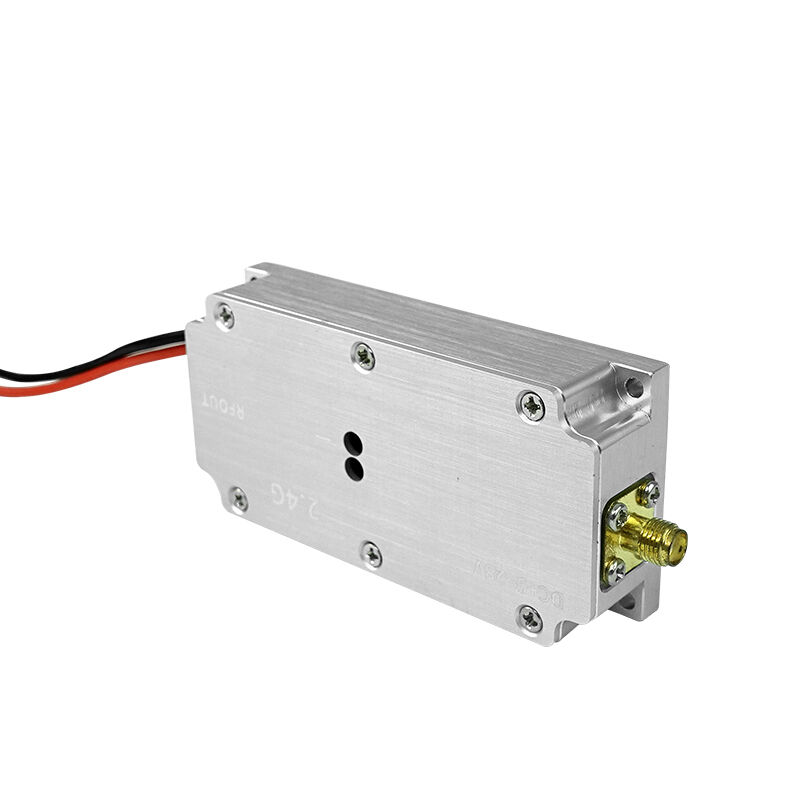

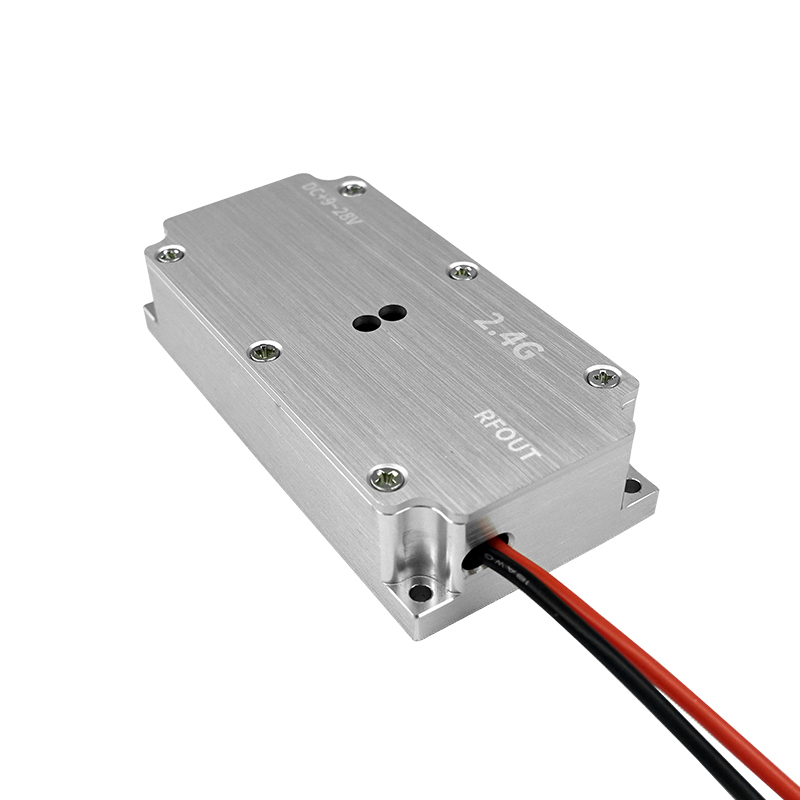

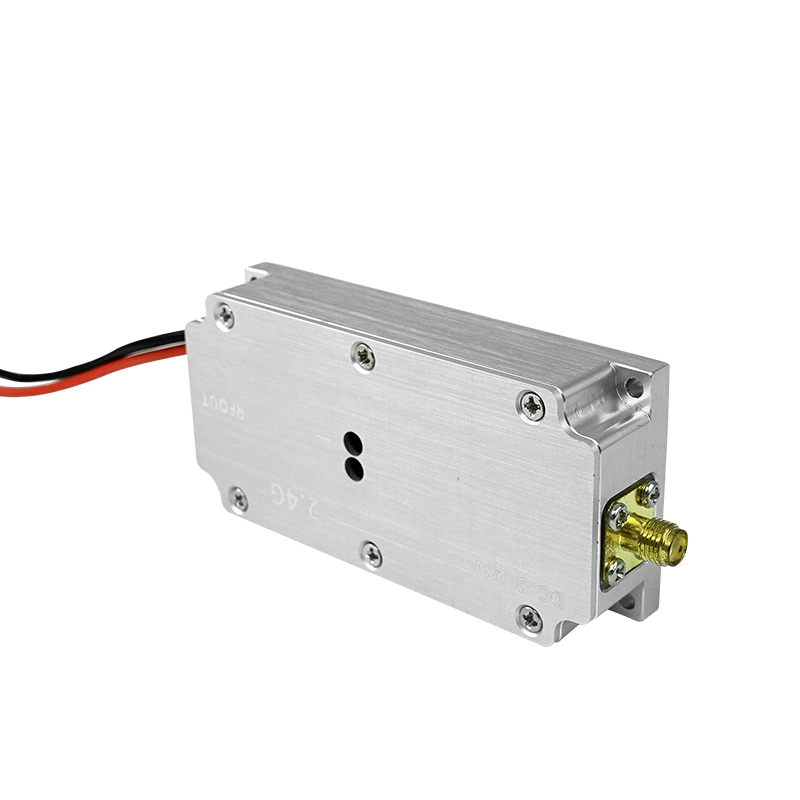

Texin は、低高度防衛パネルで使用するための 2.4GHz 信号源モジュールを卸売しています。
Texin の小型信号発生器は 112g で、2.4GHz 周波数を生成します。パルス幅、振幅、繰り返し周波数を調整でき、12～24V の安定した動作が必要です。スペクトルアナライザの校正とテストに使用でき、電子デバイスや回路に標準的な入力信号を提供できます。この小型信号発生器は、電力増幅器と組み合わせて、低高度環境で人間の安全から電子機器を保護する妨害装置を作成することもできます。
特徴
周波数:2300-2400mhz
電圧:12V-24V
サイズ:83*40*17mm
重量:112g
コネクタ:SMA
データシート
| 製品名 | 仕様 | 備考 |
| 動作電圧 | 24-28 V | |
| 出力周波数 | 50W (47dBm) | |
| F周波数範囲 | 300～1200MHz、2.4GHz ISM | カスタマイズ |
| 主周波数 | 433MHz 868MHz 915MHz、2.4GHz | |
| 動作電流 | 2.8A | |
| input コネクタタイプ | SMA-F | RF 入力 |
| 入力インピーダンス | 50Ω | |
| モジュールサイズ | 83*40*17mm | |
| 動作温度 | -40℃+80℃ | 技術グレード |
機能宣言
1. 基本機能
対抗策ソースのデジタル変調信号パラメータは、トラバーサーのリモコン周波数帯域に従って設定され、カスタマイズされた周波数を変調し、ジャマー信号を RF 増幅器に通し、アンテナから出力して、wifi 信号のジャマー ドローン信号を形成します。
2. アプリケーション仕様
ジャマーモジュールは、インピーダンス 50Ω コネクタである RF SMA コネクタを使用し、電力増幅器モジュールの SMA 入力インターフェースに接続し、電力増幅器モジュールの出力を送信アンテナに接続します。インターフェースインピーダンスは一致している必要があります。
統合後、動作温度はモジュールの動作温度を超えてはなりません。
主な注意点
• 電源は 24V 1A を搭載する必要があります
• 出力電力が 5W を超える場合は、熱接着剤、ヒートシンク、冷却ファンなどの放熱処理を強化する必要があります
• 電源を入れる前に、アンテナまたは負荷を最初に接続する必要があります
